RoHS2

TB-1

TB汎用型

  • TB-1

色

B

IV

ご注文例：TB-1-B(黒でご注文の場合)

本体 材質

ポリスチレン

シャーシ

アルミ

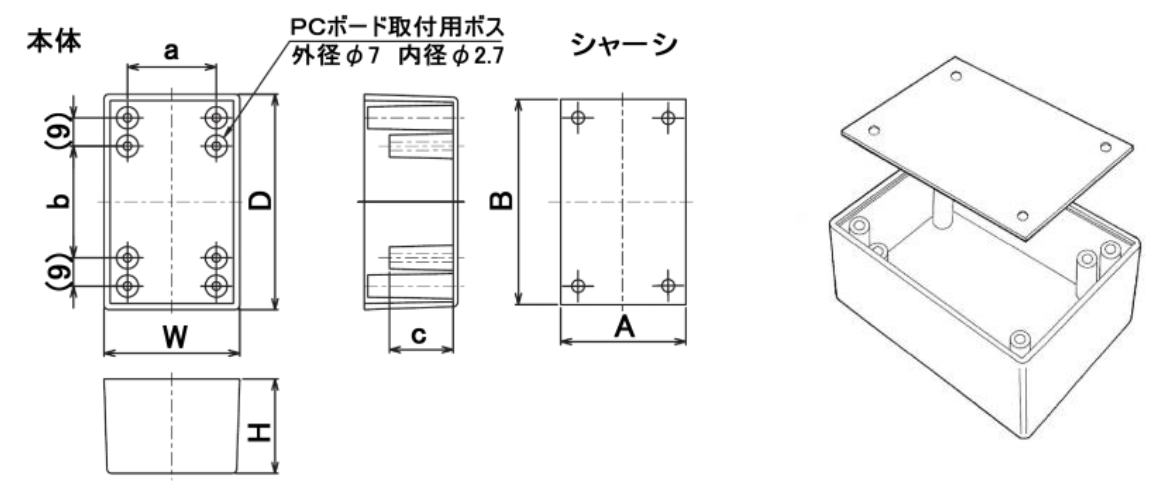

寸法図

品番 本体 シャーシ
W D H a b c A B
TB-1 44 69 30 28 35 20.5 40 65
TB-2 54 84 35 38 50 25 50 80
TB-3 70 107 40 53 72 30 65 102
TB-4 85 135 40 68 100 30 80 130
TB-9 TB-1にTB-17(専用基板）付き製品
TB-10 TB-2にTB-18(専用基板）付き製品
TB-11 TB-3にTB-19(専用基板）付き製品
TB-12 TB-4にTB-20(専用基板）付き製品
TB-21 35 50 25 22 21 6.5 33 48
TB-22 110 175 40 85 132 26 105 170
TB-23 130 195 50 107 152 36 125 190

関連商品

商品画像 商品名 品番 本体材質 シャーシ
TB-2 TB汎用型 TB-2 ポリスチレン アルミ
